Газовые котлы Pictor Dual Line R

Документация на котел

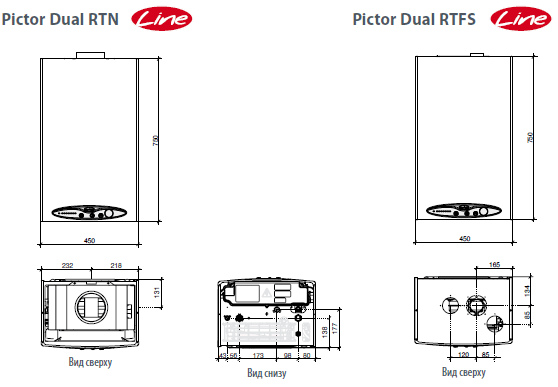

Габариты и расположение соединений газового котла

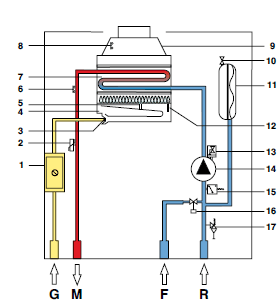

Гидравлическая схема котла Pictor Dual Line RTN 24



1 газовый клапан
2 NTC-датчик отопит. контура
3 форсунки горелки
4 атмосферная горелка
5 электрод конироля пламени
6 предохранительный термостат
7 теплообменник
8 термостат дымовых газов
9 коллектор дымовых газов
10 ниппель расширительного бака
11 расширительный бак
12 электрод розжига
13 воздухоудалитель
14 циркуляционный насос
15 реле давления воды
16 кран заполнения
17 предохранительный клапан

G Подача газа G 1/2"
M Подача воды в систему отопления G 3/4"
F Подача холодной воды G 1⁄2"
R Возврат из системы отопления G 3/4"

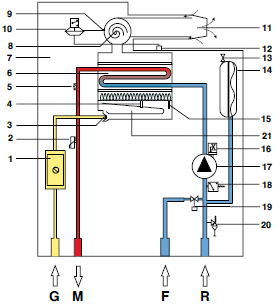

Гидравлическая схема котла Pictor Dual Line RTFS 24, 28



1 газовый клапан
2 NTC-датчик отопит. контура
3 форсунки горелки
4 электрод контроля пламени
5 предохранительный термостат
6 теплообменник
7 герметичная камера сгорания
8 вентилятор-дымоcос
9 гнездо отбора давления дымовых газов
10 предохранительное реле давления
11 воздухозабор/дымоотвод
12 гнездо отбора давления воздуха
13 ниппель расширительного бака
14 расширительный бак
15 электроды розжига
16 воздухоудалитель
17 циркуляционный насос
18 реле давления
19 кран заполнения
20 предохранительный клапан
21 атмосферная горелка

G Подача газа G 1/2"
M Подача воды в систему отопления G 3/4"
F Подача холодной воды G 1⁄2"
R Возврат из системы отопления G 3/4"
