Документация на котел

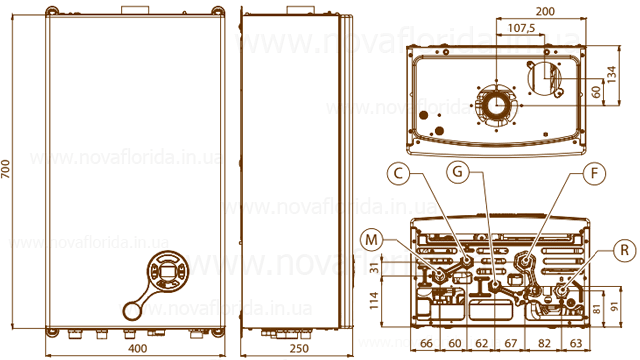

Габариты и расположение соединений газового котла Nibir
M Подающая линия системы отопления (3/4''), C Выход горячей воды (1/2"), G Вход газа (1/2''), F Подача холодной воды (1/2''), R Возврат из системы отопления (3/4'')

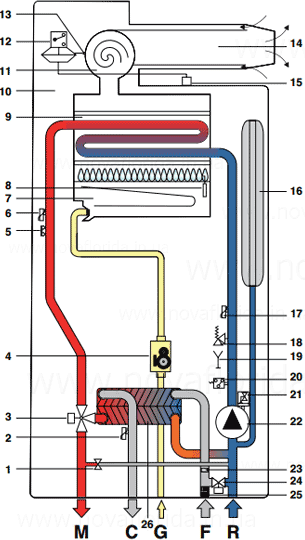

Гидравлическая схема газового котла Nibir
|
- Автоматический By-pass
- Температурный датчик воды контура ГВС
- 3-х ходовой клапан с электроприводом
- Модулирующий газовый клапан
- Предохранительный термостат линии подачи контура
отопления
- Датчик температуры подающей линии
- Горелка
- Электрод розжига / определения пламени
- Монотермический теплообменник
- Герметическая камера сгорания
- Вытяжной вентилятор
- Реле безопасности давления дымовых газов
- Пробоотборник давления в герметической камере сгорания
- Трубопровод воздухозабора и дымоотвода
- Пробоотборник давления в герметической камере сгорания
- Расширительный бак
- Датчик температуры возвратной линии
- Предохранительный клапан 3 бар
- Сливной кран
- Реле минимального давления
- Воздухоотводчик
- Насос
- ограничитель протока горячей воды на 8 л/мин
- Кран заполнения
- Реле протока с фильтром холодной воды
- Вторичный пластинчатый теплообменник
M Подающая линия системы отопления C Выход ГВС G Вход газа F Подача холодной воды R Возврат из системы отопления
|
Панель управления газового котла Nibir
A. Регулировка температуры горячей воды (+/- ГВС).
B. Выбор режима работы котла и подтверждение нового значения.
C. Разблокировка и возврат на стартовую страницу в режиме программирования параметров.
D. Регулировка температуры в контуре отопления и изменение параметров программирования (+/- ОТОПЛЕНИЕ).
E. ЖК-дисплей.
F. Манометр контура отопления.
- Индикатор параметров
- Индикатор контура ГВС
- Буквенно-цифровой индикатор
- Индикатор контура отопления
- Индикатор изменения параметров
- Индикатор функции тестирования «трубочист» (только для монтажника)
- Индикатор наличия пламени
- Индикатор состояния котла
