Газовый котел Pictor Condensing Line Tech KC

Документация на котел

• Инструкция Pictor Condensing Line Tech
• Сертификат соответствия УкрСепро
• Висновок експертизи з питань охорони праці

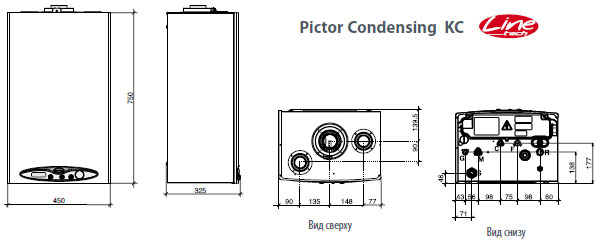

Габариты и расположение соединений

G Подача газа (1/2″) M Подача воды в систему отопления (3/4″) C Выход ГВС (1/2″) F Подача холодной воды (1/2″)
R Возврат из системы отопления (3/4″) S Слив конденсата

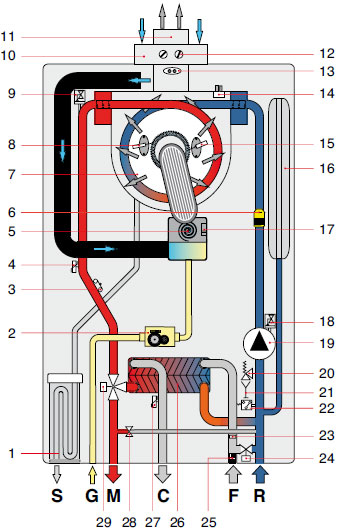

Гидравлическая схема котла Pictor Condensing Line Tech KC

1 сифон для слива конденсата
2 модуляционный газовый клапан
3 предохранительный термостат
4 датчик температуры системы отопления
5 модуляционный вентилятор горелки
6 реле протока контура отопления
7 первичный конденсационный теплообменник
8 электрод розжига
9 воздухоудалитель
10 воздухозабор
11 дымоотвод
12 гнездо отбора проб дымовых газов
13 термостат дымовых газов в дымоотводе
14 термостат дымовых газов на теплообменнике
15 электрод контроля пламени
16 расширительный бак
17 датчик контроля вентилятора
18 воздухоудалитель
19 циркуляционный насос
20 предохранительный клапан 3 бар
21 сливной кран
22 реле минимального давления
23 ограничитель расхода
24 кран подпитки
25 реле протока холодной воды с фильтром
26 вторичный пластинчатый теплообменник
27 датчик температуры ГВС
28 автоматический байпас
29 трехходовый электроклапан
M Подача воды в систему отопления
G Подача газа
C Выход ГВС
F Подача холодной воды (водопроводная)
R Возврат из системы отопления
S Слив конденсата
