Газовые котлы Delfis Condensing
Документация на котел
Габариты и расположение соединений газового котла

G — подача газа (½"), M — подача воды в систему отопления, C — выход ГВС (½"), F — вход холодной воды (½"), R — возврат из системы отопления (¾"), S — слив конденсата, SV — слив предохранительного клапана 3 бар.

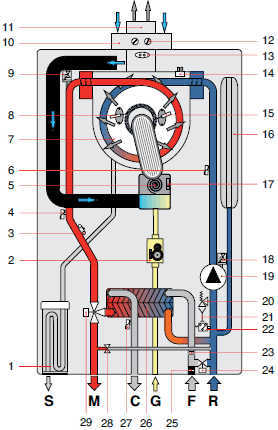

Гидравлическая схема котла Delfis Condensing
 |
- Сифон слива конденсата
- Модулирующий газовый клапан
- Предохранительный термостат
- Датчик температуры контура отопления (подающая линия)
- Модулирующий вентилятор
- Датчик температуры контура отопления (обратная
линия)
- Первичный конденсационный теплообменник
- Электрод розжига
- Автоматический воздухоотводчик
- Патрубок забора воздуха для процесса горения
- Система дымоотвода
- Точки забора проб дымовых газов для анализа
- Термостат отходящих газов на дымоотводе
- Термостат дымовых газов на теплообменнике
- Электрод контроля пламени
- Расширительный бак
- Датчик контроля вентилятора
- Автоматический воздухоотводчик
- Циркуляционный насос
- Предохранительный клапан 3 бар
- Кран слива системы
- Реле минимального давления
- Ограничитель потока
- Кран заполнения системы
- Реле потока с фильтром холодной воды
- Вторичный пластинчатый теплообменник
- Датчик температуры контура ГВС
- Автоматический By-pass
- 3-ходовой клапан с электроприводом
S Слив конденсата G Подача газа
M Подача в систему отопления C Выход ГВС
F Вход холодной воды
R Возврат из системы отопления
|
Панель управления газового котла Delfis Condensing
- Регулятор температуры ГВС от минимальной 35°C до максимальной 50°C
- Запрос данных и подтверждение параметров
- Выбор режима работы котла.
ЛЕТО — ЗИМA — ОТОПЛЕНИЕ — ДЕЖУРНЫЙ РЕЖИМ
- Разблокировка котла
- ЖК-дисплей
- Регулятор температуры воды контура отопления от 35°C до 78°C
- Манометр — давление теплоносителя в системе отопления.
