Газовые котлы Pictor Dual Line C

Документация на котел

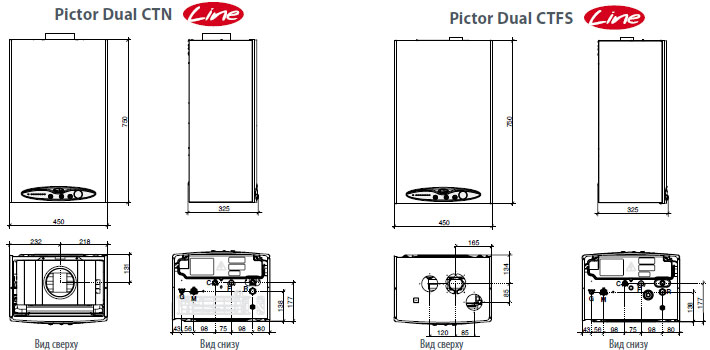

Габариты и расположение соединений газового котла Pictor Dual Line

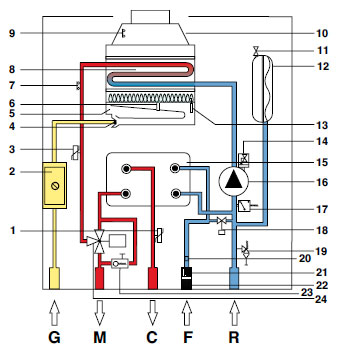

Гидравлическая схема газовый котел Pictor Dual Line CTN 24

1 датчик температуры ГВС
2 газовый клапан
3 датчик температуры системы отопления
4 форсунки горелки
5 атмосферная горелка
6 электрод контроля пламени
7 предохранительный термостат
8 теплообменник отопительного контура
9 термостат дымовых газов
10 коллектор дымовых газов
11 ниппель расширительного бака
12 расширительный бак
13 электроды розжига
14 воздухоудалитель
15 пластинчатый теплообменник вторичного контура
16 циркуляционный насос
17 реле давления воды
18 кран заполнения
19 предохранительный клапан 3 бар
20 ограничитель расхода (10 л/мин)
21 реле протока
22 фильтр холодной воды
23 регулируемый байпас
24 трехходовый клапан
G Подача газа
M Подача воды в систему отопления
R Возврат из системы отопления
F Подача холодной воды
C Выход ГВС

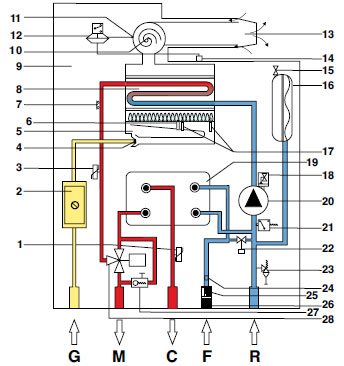

Гидравлическая схема газовые котлы Pictor Dual Line CTFS 24/28

1 датчик температуры ГВС
2 газовый клапан
3 датчик температуры системы отопления
4 форсунки горелки
5 атмосферная горелка
6 электрод контроля пламени
7 предохранительный термостат
8 теплообменник отопительного контура
9 герметичная камера сгорания
10 вентилятор-дымоcос
11 гнездо отбора давления дымовых газов
12 предохранительное реле давления
13 воздухозабор/дымоотвод
14 гнездо отбора давления воздуха
15 ниппель расширительного бака
16 расширительный бак
17 электроды розжига
18 воздухоудалитель
19 пластинчатый теплообменник вторичного контура
20 циркуляционный насос
21 реле давления воды
22 кран заполнения
23 предохранительный клапан 3 бар
24 ограничитель расхода (10 л/мин)
25 реле протока
26 фильтр холодной воды
27 регулируемый байпас
28 трехходовый электроклапан
G Подача газа
M Подача воды в систему отопления
R Возврат из системы отопления
F Подача холодной воды
C Выход ГВС
