Газовый котел Pictor Condensing Line Tech KR
Документация на котел

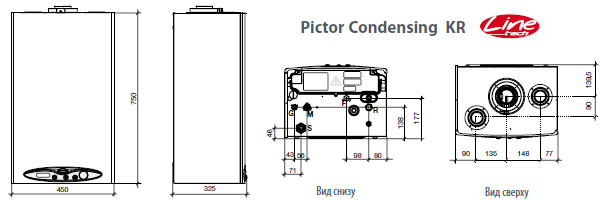

Габариты и расположение соединений
G Вход газа (1/2″)
M Подача воды в систему отопления (3/4″)
F Вход холодной воды (1/2″)
R Возврат из системы отопления (3/4″)
S Слив конденсата

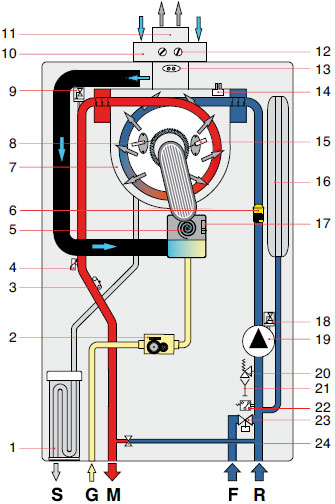

Гидравлическая схема котла
|
1 сифон для слива конденсата 2 модуляционный газовый клапан 3 датчик температуры системы отопления 4 предохранительный термостат 5 модуляционный вентилятор горелки 6 реле протока контура отопления 7 первичный конденсационный теплообменник 8 электрод розжига 9 воздухоудалитель 10 воздухозабор 11 дымоотвод 12 гнездо отбора проб дымовых газов 13 термостат дымовых газов в дымоотводе 14 термостат дымовых газов на теплообменнике 15 электрод контроля пламени 16 расширительный бак 17 датчик контроля вентилятора 18 воздухоудалитель 19 циркуляционный насос 20 предохранительный клапан 3 бар 21 сливной кран 22 реле минимального давления 23 кран подпитки 24 автоматический байпас
M Подача воды в систему отопления G Подача газа F Подача холодной воды (водопроводная) R Возврат из системы отопления S Слив конденсата |
