Газовый котел Libra Dual Line Tech BTFS
Документация на котел

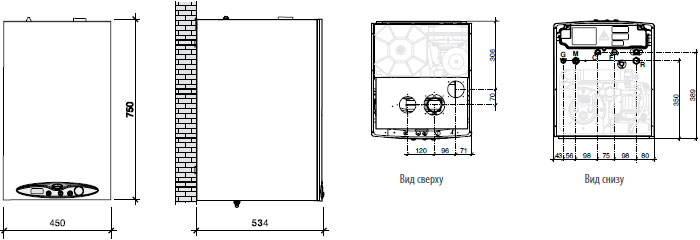

Габариты и расположение соединений

G Подача газа (1/2”)
M Подача воды в систему отопления (3/4”)
C Выход ГВС (1/2”)
F Подача холодной воды (1/2”)
R Возврат из системы отопления (3/4”)

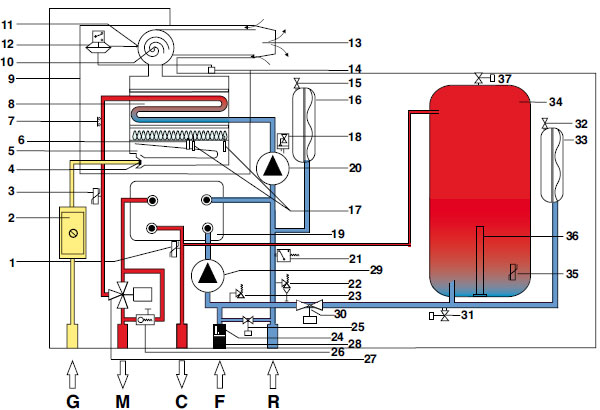

Гидравлическая схема котла Libra Dual Line Tech BTFS

1 датчик температуры горячей воды ГВС 2 газовый клапан 3 датчик температуры системы отопления 4 форсунки горелки 5 горелка 6 электрод контроля пламени 7 предохранительный термостат 8 теплообменник отопительного контура 9 герметичная камера сгорания 10 вентилятор-дымоcос 11 гнездо отбора давления воздуха 12 реле давления дымовых газов 13 воздуховоды/дымоходы 14 гнездо отбора давления дымовых газов 15 ниппель расширительного бака 16 расширительный бак контура отопления 17 электроды розжига контура отопления 18 воздухоудалитель 19 пластинчатый теплообменник 20 циркуляционный насос системы отопления 21 реле минимального давления воды 22 предохранительный клапан 3 бар |
23 предохранительный клапан 6 бар 24 ограничитель расхода 25 кран заполнения 26 двухпозиционный байпас 27 трехходовый электроклапан 28 реле протока ГВС 29 циркуляционный насос ГВС 30 двухходовый клапан 31 сливной вентиль накопительного бойлера 32 ниппель расширительного бака 33 расширительный бак ГВС 34 накопительный бойлер вместимостью 25 л 35 датчик температуры накопительного бойлера 36 магниевый анод 37 воздухоудалитель накопительного бойлера
G Подача газа G 1/2" M Подача воды в систему отопления G 3/4" C Выход ГВС F Подача холодной воды G 1⁄2" R Возврат из системы отопления 3/4" |
