Газовый котел Pegasus Compact Line Tech KBS

Документация на котел

• Инструкция Pegasus
• Сертификат УкрСЕПРО
• Висновок експертизи з питань охорони праці

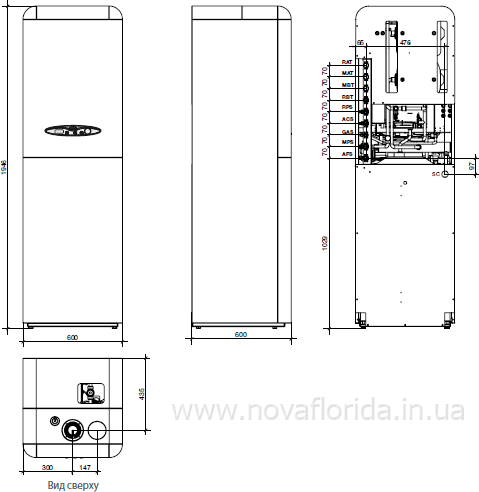

Габариты и расположение соединений котла

AFS Холодная ГВС (3/4") MPS Выход из змеевика солнечного коллектора (3/4") GAS Подача газа (1/2") ACS Выход ГВС (3/4") RPS Возврат в змеевик солнечного коллектора (3/4") RBT Обратная линия низкотемп. контура (3/4") MBT Подающая линия низкотемп. контура (3/4") MAT Подающая линия высокотемп. контура (3/4") RAT Обратная линия высокотемп. контура (3/4")  SC Сброс конденсата

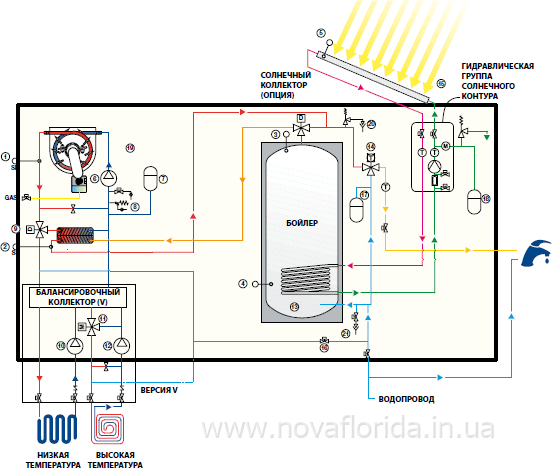

Гидравлическая схема котла Pegasus Compact KBS

1 датчик температуры контура отопления 2 датчик температуры контура ГВС 3 датчик температуры бойлера 4 датчик температуры солнечного бойлера 5 датчик температуры солнечного коллектора 6 циркуляционный насос с высотой подъема 6 м 7 расширительный бак контура отопления 8 л 8 предохранительный клапан 3 бар 9 трехходовый электроклапан 10 циркуляционный насос с высотой подъема 6 м 11 трехходовый смесительный электроклапан 12 циркуляционный насос с высотой подъема 7 м 13 бойлер 170 л 14 трехходовый смесительный клапан 15 солнечный коллектор 16 датчик температуры на входе в змеевик солнечного контура (опция) 17 кран для заполнения контура отопления 18 расширительный бак контура ГВС 12 л 19 расширительный бак солнечного контура 12 л 20 кран слива контура отопления 21 предохранительный клапан контура ГВС 22 кран слива накопительного бойлера

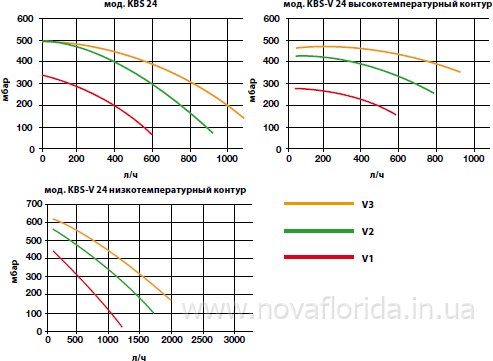

Напорные характеристики на выходе котла (с закрытым байпасом)
