Газовые котлы Delfis Condensing KR/KRB

Документация на котел

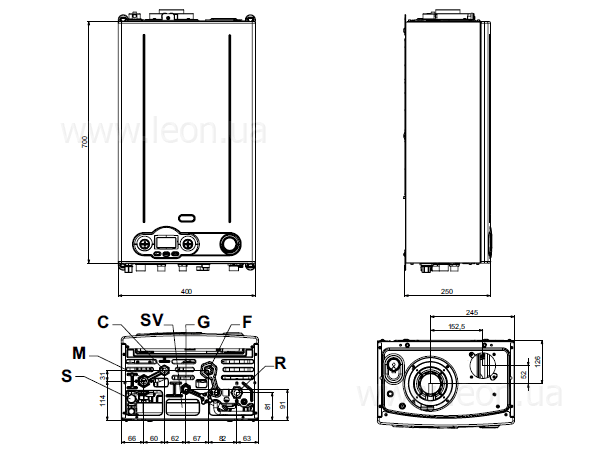

Габариты и расположение соединений газового котла


G — подача газа (½"), M — подача воды в систему отопления, C — выход ГВС (½"), F — вход холодной воды (½"), R — возврат из системы отопления (¾"), S — слив конденсата, SV — слив предохранительного клапана 3 бар.

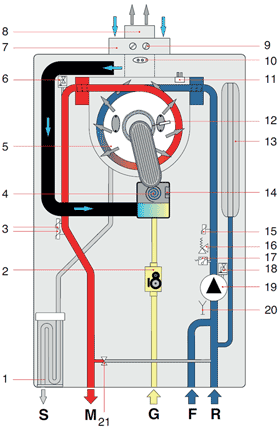

Гидравлическая схема котла Delfis Condensing KR

Гидравлическая схема котла Delfis Condensing KR
  1. Сифон слива конденсата
  2. Модулирующий газовый клапан
  3. Сдвоенный температурный датчик подачи
  4. Модулирующий вентилятор
  5. Первичный конденсационный теплообменник
  6. Автоматический воздухоотводчик
  7. Патрубок забора воздуха
  8. Патрубок выброса продуктов сгорания
  9. Пробоотборник
  10. Термостат дымовых газов на дымоотводе
  11. Термостат дымовых газов на теплообменнике
  12. Электрод поджига и контроля пламени
  13. Расширительный бак
  14. Датчик контроля вентилятора
  15. Реле минимального давления
  16. Предохранительный клапан 3 бар
  17. Датчик давления
  18. Автоматический воздухоотводчик
  19. Циркуляционный насос
  20. Сливной кран
  21. Автоматический байпас

S Слив конденсата
M Напорный трубопровод системы отопления
G Вход газа
F Вход холодной воды (водопроводной)
R Обратный трубопровод системы отопления

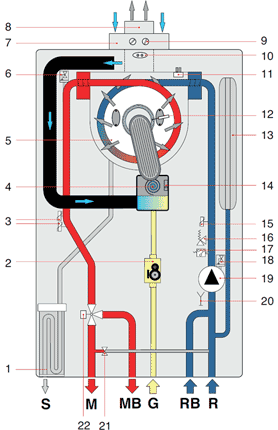

Гидравлическая схема котла Delfis Condensing KRB

Гидравлическая схема котла Delfis Condensing KRB
  1. Сифон слива конденсата
  2. Модулирующий газовый клапан
  3. Сдвоенный температурный датчик подачи
  4. Модулирующий вентилятор
  5. Первичный конденсационный теплообменник
  6. Автоматический воздухоотводчик
  7. Патрубок забора воздуха
  8. Патрубок выброса продуктов сгорания
  9. Пробоотборник
  10. Термостат дымовых газов на дымоотводе
  11. Термостат дымовых газов на теплообменнике
  12. Электрод поджига и контроля пламени
  13. Расширительный бак
  14. Датчик контроля вентилятора
  15. Датчик температуры обратного контура
  16. Предохранительный клапан 3 бар
  17. Реле минимального давления
  18. Автоматический воздухоотводчик
  19. Циркуляционный насос
  20. Сливной кран
  21. Автоматический байпас
  22. 3-ходовой клапан с электроприводом

S Слив конденсата
G Вход газа
M Напорный трубопровод системы отопления
RB Возврат из накопительного бойлера
R Обратный трубопровод системы отопления
MB Подача воды в накопительный бойлер

Панель управления газового котла Delfis CondensingПанель управления газового котла Delfis

  1. Регулятор температуры ГВС от минимальной 35°C до максимальной 50°C
  2. Запрос данных и подтверждение параметров
  3. Выбор режима работы котла. ЛЕТО — ЗИМA — ОТОПЛЕНИЕ — ДЕЖУРНЫЙ РЕЖИМ
  4. Разблокировка котла
  5. ЖК-дисплей
  6. Регулятор температуры воды контура отопления от 35°C до 78°C
  7. Манометр — давление теплоносителя в системе отопления.
